Консольная семиосевая сварочная станция
Тип
Консольная серия
Семиосевая орбитальная консольная сварочная станция лучше всего подходит для сварки заготовок с большим соотношением ширины к глубине. Точность сварки составляет в пределах 20 мм, максимальный зазор между швами — 3 мм. Обеспечивается высокая производительность, отличное качество сварки и более широкий диапазон сварочных работ.
Консольная семиосевая сварочная станция
| Материал заготовки： | Низколегированная и углеродистая сталь |
| Метод сварки： | Дуговая сварка в среде защитного газа |
| Характеристики сварного шва： | Φ0.8mm-Φ1.6mm |
| Область применения： | Аэрокосмическая промышленность, автомобильная промышленность, строительная отрасль, металлообрабатывающая промышленность, судостроительная промышленность |
| Скорость сварки： | 0.5 m/min |
| Модель： | KSXB0012 |
| Преимущества： | Не требует обучения и программирования |
Первая в мире сварочная система без обучения и программирования, разработанная компанией Connect Robotics, способна создавать цифровую модель изделия с помощью широкозонного линейного сканирования, устраняя необходимость в чертежах. Благодаря этой системе один оператор может одновременно обслуживать 3–4 наших сварочных комплекса.
Достаточно разместить заготовку в зоне сканирования, и робот автоматически выполнит сканирование, спланирует траекторию и произведёт сварку.
Забудьте о сложностях обучения и программирования.
Планирование производства
Мы разрабатываем индивидуальные проекты планировки производственных помещений, чтобы оптимизировать рабочие процессы, использование пространства и повысить производительность вашего предприятия по изготовлению двутавровых балок.
Монтаж и пусконаладочные работы
Наша опытная команда выполняет полный комплекс монтажных и пусконаладочных работ, обеспечивая полную готовность оборудования к эксплуатации и его настройку для достижения максимальной производительности.
Обучение на объекте заказчика
Мы проводим комплексные программы обучения, позволяющие вашему персоналу эффективно эксплуатировать и обслуживать наше оборудование.
Поставка расходных материалов
Мы поставляем высококачественные расходные материалы, обеспечивая бесперебойное производство и продлевая срок службы вашего оборудования.
Подробная информация о продукте
| СОДЕРЖАНИЕ | ДИАПАЗОН ПАРАМЕТРОВ | Ед. изм. |
|---|---|---|
| Серия | Консольная серия | / |
| Номер модели / Модель | KSXB0012 | / |
| Степени свободы | 7 | / |
| Требуемая температура окружающей среды | -10~45 | ℃ |
| Максимальная концевая нагрузка | 6 | kW |
| Рабочий диапазон | W1500*L12000*H2000 | mm |
| Пиковая суммарная мощность | 45 | kW |
| Номинальное входное напряжение | 380+/-10% | V |
| Номинальная входная частота | 50 | Hz |
| Цветовая настройка | Заданное местоположение | Настройки |
| Индивидуальная маркировка | Заданное местоположение | Настройки |

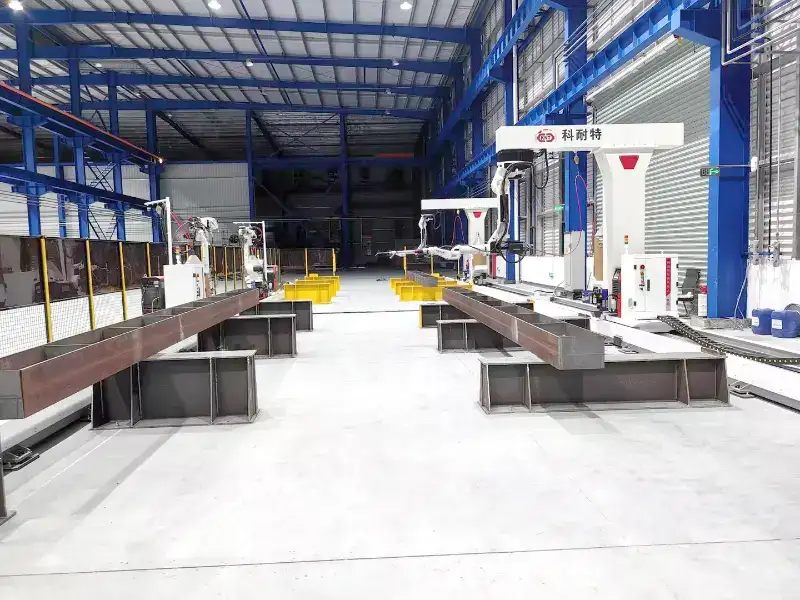

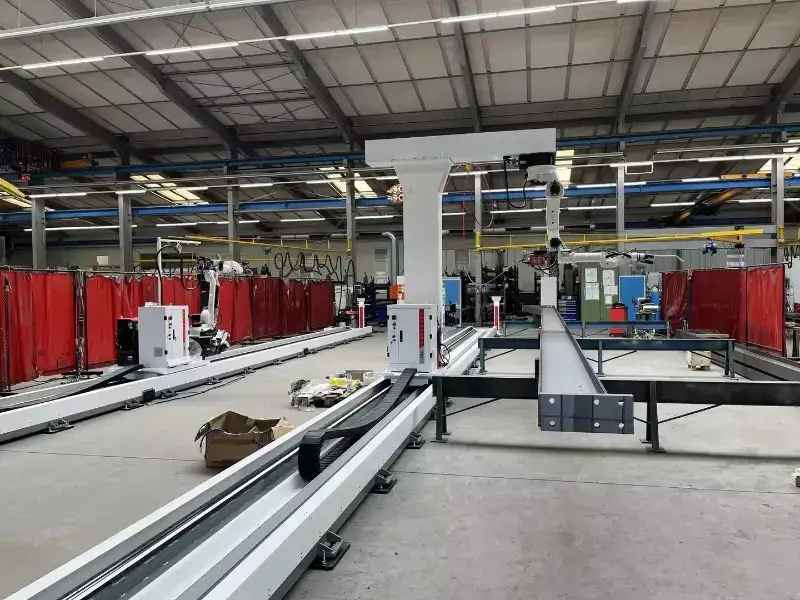

Семиосевая орбитальная консольная сварочная станция сокращённо называется орбитальной консольной сварочной станцией. По сравнению с одномодульной сварочной станцией и сварочной станцией с наземным рельсом, она оснащена консолью, что позволяет осуществлять синхронное управление роботом и направляющей. Она имеет большую рабочую зону и подходит для сварки заготовок с большим соотношением габаритных размеров, таких как двутавровые балки, кровельные балки, коробчатые колонны и другие угловые сварные элементы. Точность сварки составляет в пределах 20 мм, максимальный зазор между швами — 3 мм. Обеспечивается высокая производительность, отличное качество сварки и более широкий диапазон сварочных работ.
Преимущества орбитальной консольной сварочной станции:
Самым большим преимуществом семиосевой орбитальной консольной сварочной станции по сравнению с другим сварочным оборудованием является то, что консольный робот имеет большую рабочую зону и подходит для сварки заготовок с большим соотношением габаритных размеров. Встроенная система управления и привода робота не требует обучения или программирования, автоматически планирует траекторию и выполняет автоматическое сканирование с помощью линейного лазера. Робот быстро находит начальную и конечную точки сварочного шва. Сцена модели и реальный объект отображаются в масштабе 1:1. Одним нажатием команды можно начать точную сварку. Управление простое, и новые пользователи могут быстро освоиться.
Комплектация орбитальной роботизированной сварочной станции:
Самым большим преимуществом семиосевой орбитальной консольной сварочной станции по сравнению с другим сварочным оборудованием является то, что консольный робот имеет большую рабочую зону и подходит для сварки заготовок с большим соотношением габаритных размеров. Встроенная система управления и привода робота не требует обучения или программирования, автоматически планирует траекторию и выполняет автоматическое сканирование с помощью линейного лазера. Робот быстро находит начальную и конечную точки сварочного шва. Сцена модели и реальный объект отображаются в масштабе 1:1. Одним нажатием команды можно начать точную сварку. Управление простое, и новые пользователи могут быстро освоиться.
Комплектация орбитальной консольной сварочной станции:
Семиосевая орбитальная консольная сварочная станция состоит из высокоточного 6-осевого сварочного робота с вылетом 2 метра, наземного рельсового кронштейна длиной 14 метров, датчика поиска шва BCW-600Pro, консоли, колонны, скользящего стола, сварочного аппарата с водяным охлаждением, автоматической станции очистки горелки, операционного пульта и автоматического сварочного программного обеспечения Cypweld. Среди них лазерный датчик поиска шва, пятиосевой ручной пульт, драйвер, промышленное компьютерное программное обеспечение, позиционер и связь с роботом — все это спроектировано и разработано нами самостоятельно, отличается надёжным качеством и гарантией послепродажного обслуживания.
Система Процесс работы
Поддерживается экспорт файлов из современного основного программного обеспечения для проектирования, такого как Tekla, NX, Autodesk Revit, Autodesk Fusion 360, CATIA, SolidWorks и других, в форматы, включая .STEP, .IFC, .IGES и другие.
Три режима позиционирования
1. Растровое позиционирование
2. Трёхточечное позиционирование
3. Лазерное сканирующее позиционирование
Возможность одним нажатием загружать сварочную траекторию и редактировать сварочные швы.
Система автоматически подбирает режим сварки в зависимости от формы шва и толщины листа, без необходимости ручного вмешательства.
Система автоматически выполняет оптимальное планирование траектории без необходимости ручного программирования, обеспечивая по-настоящему свободное программирование и обучение.
Интуитивно понятное управление, простой и эффективный процесс, позволяющий по-настоящему реализовать интеллектуальную сварку.
